Armoire de distribution de chlorure ferrique

Le contexte

Un site de production de semi-conducteurs a confié au groupe Vegatec la conception et la fabrication de deux équipements dédiés à la gestion de produits chimiques spéciaux : une armoire de stockage pour la récupération des effluents issus de baies de chimie, et des baies de chimie équipées de bacs QUARTZ et de bacs résistants à l’acide fluorhydrique (HF). Ces équipements s’intègrent dans une ligne de traitement chimique du site, où la nature corrosive des fluides impose des exigences de conception strictes.

Le défi

L’acide fluorhydrique attaque le verre et la plupart des métaux courants. Les bacs de traitement devaient donc être réalisés en matériaux inertes à ce fluide, tout en garantissant une étanchéité totale sur l’ensemble du circuit. Les bacs QUARTZ, utilisés pour des traitements chimiques distincts, imposaient une séparation stricte des circuits afin d’éviter tout risque de contamination croisée entre les deux familles de produits.

L’armoire de stockage des effluents devait par ailleurs répondre à des contraintes de sécurité liées à la rétention et à la manipulation de produits dangereux, avec un dimensionnement calculé pour absorber les volumes de récupération sans risque de débordement.

Le projet combinait étude, fabrication en atelier et préparation à l’installation, avec une échéance calée sur le planning d’exploitation du client. Le groupe Vegatec a été retenu pour sa maîtrise des matériaux résistants à la chimie et son expérience des équipements sur-mesure pour le secteur microélectronique.

Les résultats

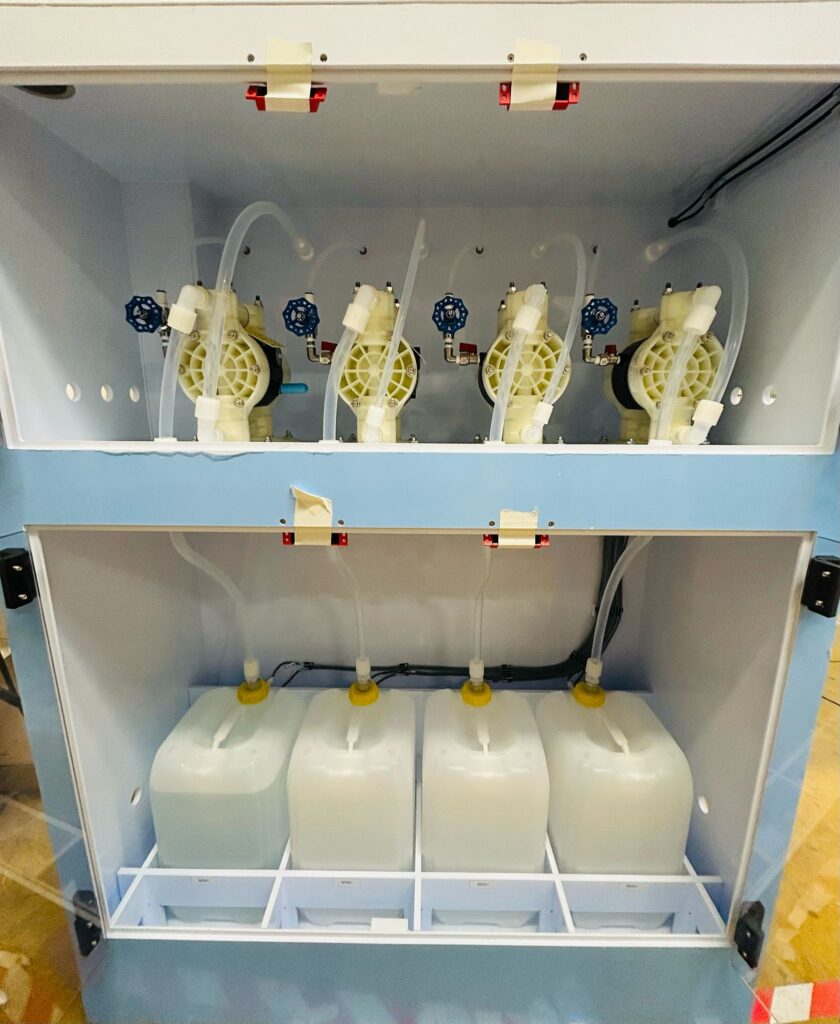

• 1 armoire de stockage dédiée à la récupération des effluents de baies de chimie

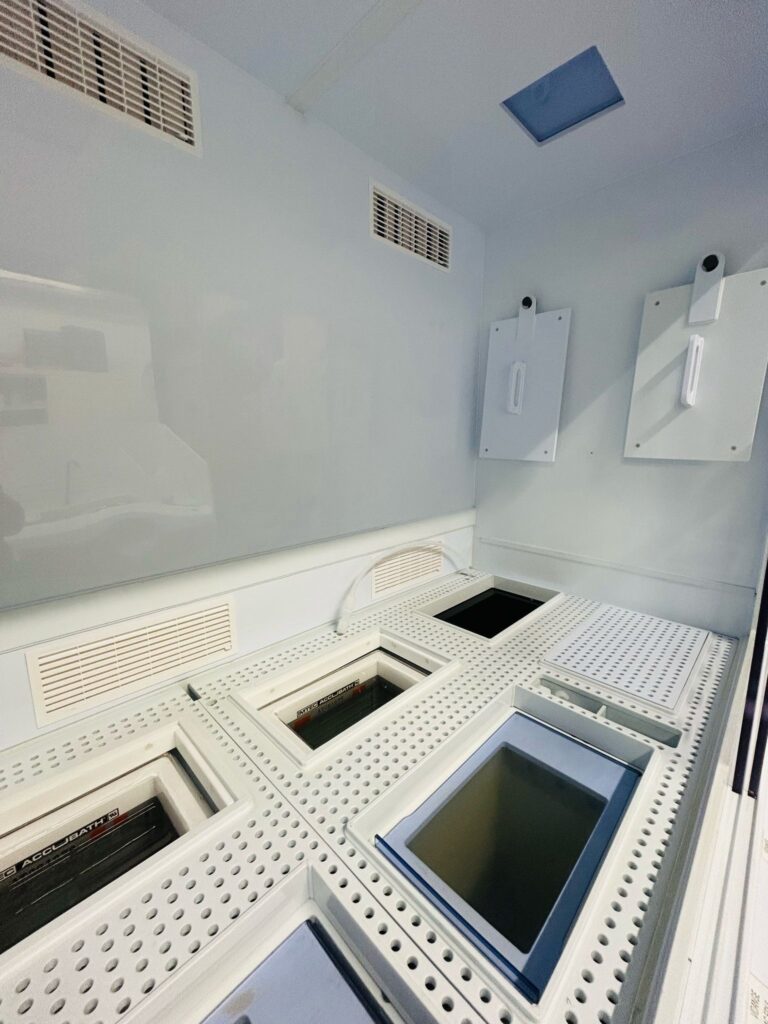

• Baies de chimie équipées de 3 bacs QUARTZ
• Bacs résistants à l’acide fluorhydrique (HF) pour traitements chimiques spéciaux
• Circuits de traitement séparés, sans risque de contamination croisée
• Fabrication et contrôle intégralement réalisés à l’atelier de Rousset
• Équipements prêts pour installation sur site client

Les équipements livrés répondent exactement à nos contraintes de sécurité et de séparation des produits. Le suivi technique du groupe Vegatec nous a permis d’avancer sereinement jusqu’à l’installation.

Notre approche

Étude et préparation

Le bureau d’études a défini les matériaux compatibles avec chaque famille de produits chimiques (QUARTZ et HF) et dimensionné l’armoire de rétention selon les volumes d’effluents à traiter.

Préfabrication atelier

Les baies de chimie et l’armoire de stockage ont été fabriquées à l’atelier de Rousset, avec un contrôle systématique de l’étanchéité de chaque bac avant assemblage final.

Installation sur site

La mise en place chez le client est planifiée à la suite de la phase de fabrication, avec raccordement aux réseaux existants de la ligne de traitement chimique.

Contrôle et réception

Chaque bac a fait l’objet d’un contrôle d’étanchéité individuel avant expédition, garantissant la conformité de l’ensemble avant installation.

Procédés et technologies mis en œuvre

Fabrication en matériaux plastiques résistants à la chimie (PVDF/PP selon compatibilité HF et QUARTZ), assemblage par thermo soudage, contrôle d’étanchéité par mise en pression sur chaque bac.
